Skúšobné metódy pre jednotlivé triedy reakcie na oheň a doplnkové klasifikácie
|
Trieda c) |
Skúšobné metódy |
||||
|
EN ISO 1716 |
EN 50399 a) |
EN 60332-1-2 |
EN 61034-2 |
EN 60754-2 |
|
|
Aca |
X |
– |
– |
– |
– |
|
B1ca |
– |
X b) |
X |
X |
X |
|
B2ca |
– |
X |
X |
X |
X |
|
Cca |
– |
X |
X |
X |
X |
|
Dca |
– |
X |
X |
X |
X |
|
Eca |
– |
– |
X≤ 425mm |
– |
– |
|
Fca |
– |
– |
X≥425mm |
– |
– |
a) EN 50399 obsahuje všetky informácie, predtým označované ako FIPEC20 Scenár 1 a FIPEC20 Scenár 2.
b) Pre triedu B1ca platia v EN 50399 osobitné skúšobné podmienky.
c) Klasifikačné kritéria reakcie na oheň sa uvádzajú v EN 13501-6.

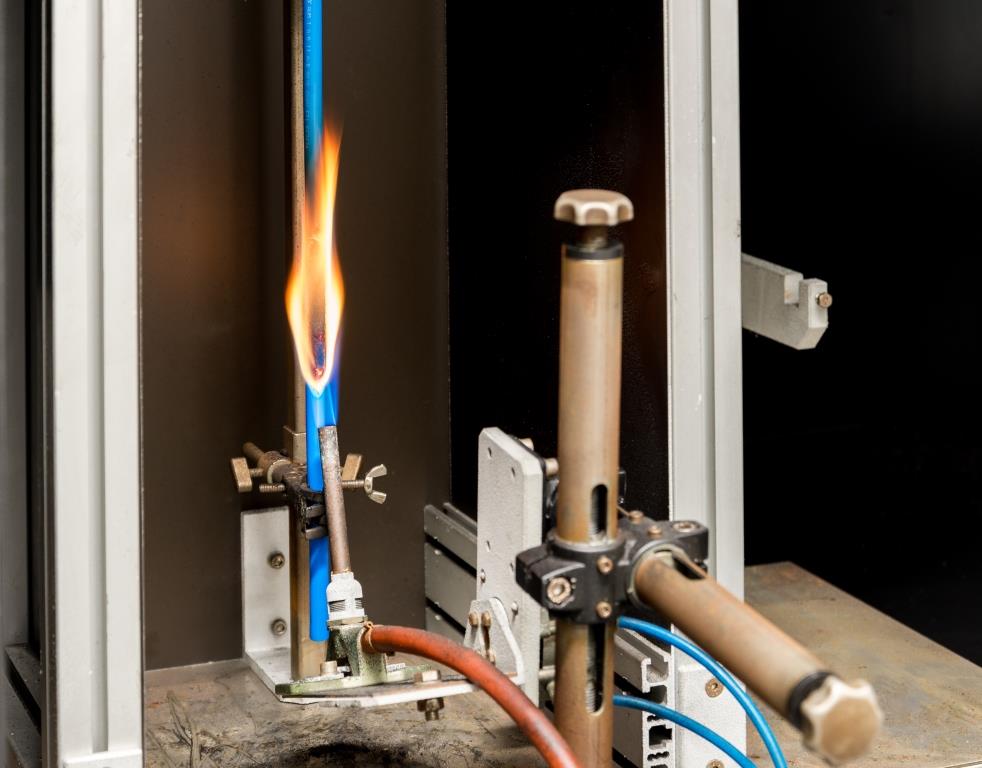

Skúšobné metódy – EN 60332-1-2
Skúšky elektrických a optických káblov v podmienkach požiaru.
Časť 1-2: Skúška samostatného izolovaného vodiča alebo kábla proti vertikálnemu šíreniu plameňa. Postup pre 1 kW zmiešaný plameň.
- základná skúšobná metóda pre triedy B1ca až Fca
- pôsobenie skúšobného plameňa trvá 1 minútu
- slúži na určenie dĺžky zuhoľnatenej časti samostatného kábla

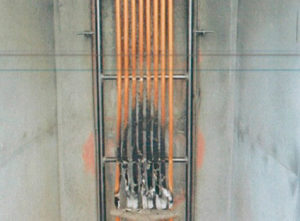

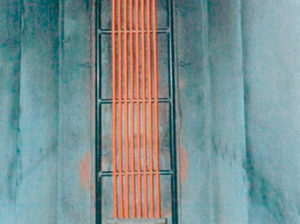

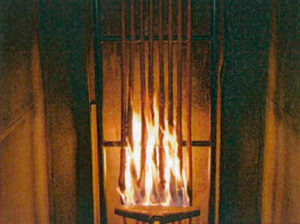

Skúšobné metódy – EN 50399
Spoločné metódy skúšok káblov v podmienkach požiaru.
Meranie uvoľňovania tepla a tvorby dymu na kábloch počas skúšky šírenia plameňa. Skúšobné zariadenia, postupy, výsledky.
- skúšobná metóda pre triedy B1ca až Dca
- pôsobenie skúšobného plameňa trvá 20 minút
- slúži na určenie dĺžky zuhoľnatenej časti káblov vo zväzku a množstva a rýchlosti uvoľňovania tepla a dymu
Doplnkové klasifikácie
Pre triedy B1ca , B2ca, Cca, Dca sa stanovujú doplnkové klasifikácie podľa uvedených skúšobných metód:
s (smoke) – EN 50399
tvorba dymu (s1, s2, s3)
EN 61034-2
(s1a, s1b) optická hustota dymu
d (drops) – EN 50399
tvorba horiacich kvapiek/častíc (d0, d1, d2)
a (acidity) – EN 60754-2
acidita a konduktivita splodín horenia (a1, a2, a3)

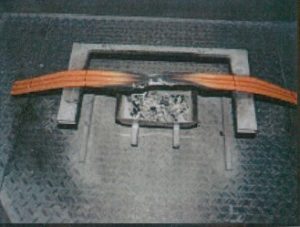

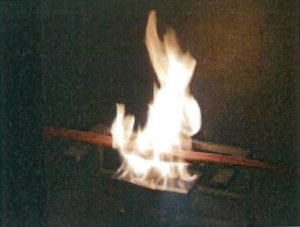

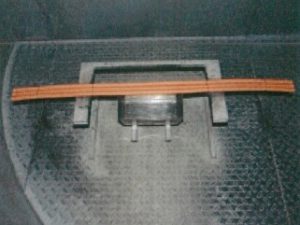

Skúšobné metódy – EN 61034-2
Meranie hustoty dymu pri horení káblov za definovaných podmienok. Časť 2: Skúšobný postup a požiadavky
- skúšobná metóda pre triedy B1ca až Dca s doplnkovou klasifikáciou s1
- káble sa spaľujú v komore počas 40 minút
- hodnotí sa množstvo pohlteného svetla dymom medzi zdrojom a detektorom
- s1a nesmie klesnúť pod 80% ; s1b medzi 80 % až 60 %
- slúži na určenie optickej hustoty dymu(priehľadnosti) horiaceho kábla – dôležitý parameter pre evakuácii osôb počas požiaru v budovách

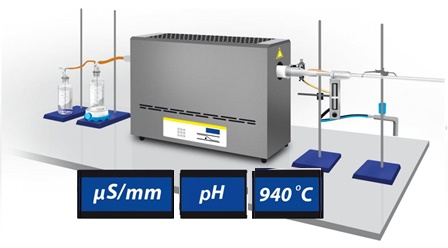

Skúšobné metódy – EN 60754-2
Skúška plynov vznikajúcich pri horení materiálov z káblov. Časť 2: Stanovenie acidity (meraním pH) a konduktivity
- vzorky plášťa a izolácie sa spaľujú v skúšobnom zariadení a splodiny sú vedené do destilovanej vody
- následne sa určuje pH a vodivosť vzniknutého vodného roztoku
- pre a1 je pH >4,3 a vodivosť < 2,5μS/mm (bezhalogénový kábel)
- dôležitý parameter na ochranu zdravia (množstvo vzniknutého HCl) a vplyvu na škody počas horenia (poškodenie konštrukcie stavby)
Trieda reakcie na oheň B2ca- s1,d1,a1
- poškodená dĺžka pri šírení plameňa ≤ 1,5 m
- celkové uvoľnené teplo počas trvania skúšky ≤ 15 MJ
- najvyššia hodnota rýchlosti uvoľňovania tepla ≤ 30 kW
- index rýchlosti rozvoja požiaru ≤ 150 Ws-1
- s1 – celkové množstvo tvorby dymu ≤ 50 m2
maximálna hodnota rýchlosti tvorby dymu ≤ 0,25m2 /s - d1 – kvapky zhasnú do 10s
- a1 – pH >4,3 a vodivosť < 2,5μS/mm
Ing. Peter Homola, expert Centra technické normalizace AVK a zkušený pracovník firmy Elkond HHK, a.s.
Text pochází z přednášky Ing. Homoly, kterou přednesl na veletrhu AMPÉR 2018.
